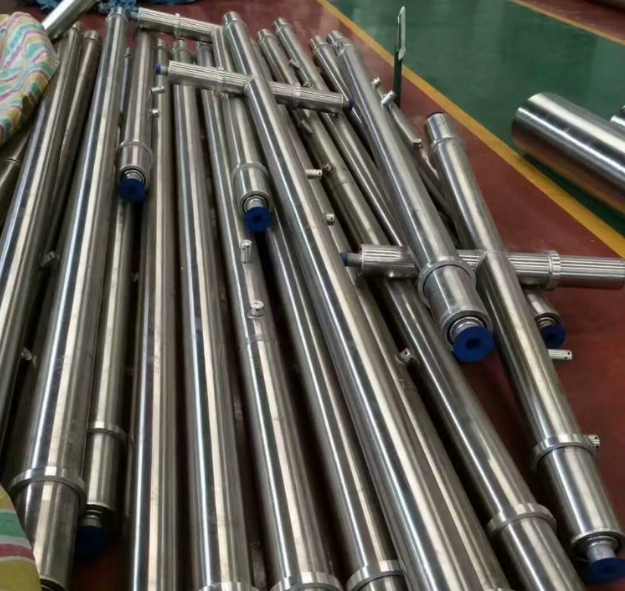

一、壓力范圍的核心決定因素
液氮管道的最大傳輸壓力并非單一數(shù)值，而是由材料低溫力學性能、管道規(guī)格及安全冗余共同構(gòu)成的動態(tài)區(qū)間。在 - 196℃的工作溫度下，常用奧氏體不銹鋼（如 304L）的許用應力降至常溫值的 60%（約 116MPa），這一特性直接決定了管道的耐壓上限。根據(jù) GB/T 20801.3-2020《壓力管道規(guī)范》，公稱直徑 50mm、壁厚 3.5mm 的 304L 不銹鋼管，設(shè)計壓力上限為 2.5MPa，但實際運行中需保留 20% 安全余量，故最大工作壓力通?？刂圃?2.0MPa 以內(nèi)。
國際標準呈現(xiàn)相似邏輯：ASME B31.5《制冷管道規(guī)范》規(guī)定，低溫液體輸送管道的最大允許工作壓力（MAWP）不得超過設(shè)計壓力的 90%。以常用于液氮傳輸?shù)?Sch40 系列管道為例，Φ89×4.0mm 的 316L 鋼管設(shè)計壓力 3.0MPa，其最大傳輸壓力被限制在 2.7MPa，這一數(shù)值既考慮了低溫下材料屈服強度的衰減，也包含了流體沖擊產(chǎn)生的瞬時壓力波動補償。
二、不同應用場景的壓力區(qū)間劃分
1. 工業(yè)級液氮輸送系統(tǒng)
- 短途低壓傳輸：實驗室及小型儲槽連接管道（長度＜50m）通常采用 0.6-1.0MPa 壓力等級，此區(qū)間可通過自增壓汽化實現(xiàn)，無需額外加壓設(shè)備。某半導體工廠的實測數(shù)據(jù)顯示，當壓力穩(wěn)定在 0.8MPa 時，Φ25mm 管道的液氮流速可達 12m/s，滿足每小時 500L 的輸送需求。
- 中壓長距離傳輸：化工廠區(qū)之間的液氮主管網(wǎng)（長度 50-500m）多采用 1.6-2.0MPa 壓力，配合變頻低溫泵調(diào)節(jié)流量。這類系統(tǒng)需通過壓力梯度設(shè)計（起點 2.0MPa，終點 1.2MPa）抵消沿程阻力損失，每 100m 管道的壓力降約 0.15-0.2MPa。
2. 特殊場景的壓力控制
- 航天推進劑輸送：火箭發(fā)動機試車臺的液氮管道需承受瞬時高壓，采用 316LN 超低溫不銹鋼制造，最大傳輸壓力可達 4.0MPa，但持續(xù)時間被嚴格限制在 10 分鐘以內(nèi)，防止材料疲勞。
- 醫(yī)療及食品行業(yè)：出于安全冗余考慮，直接接觸終端設(shè)備的管道（如 MRI 冷卻系統(tǒng)）壓力被限定在 0.4-0.6MPa，通過減壓閥組將壓力波動控制在 ±0.05MPa 范圍內(nèi)。
三、壓力限制的關(guān)鍵影響因素
1. 材料低溫性能衰減
體心立方金屬（如碳鋼）在 - 196℃時會發(fā)生脆性轉(zhuǎn)變，沖擊功從常溫的≥27J 驟降至≤5J，因此絕對禁止用于壓力＞0.1MPa 的液氮管道。即使是奧氏體不銹鋼，長期在 2.5MPa 以上壓力運行也會出現(xiàn)晶間腐蝕傾向，某石化企業(yè)的失效分析顯示，304 不銹鋼管在 2.8MPa 下持續(xù)運行 18 個月后，焊縫處出現(xiàn)微裂紋，其抗拉強度下降 12%。
2. 氣液兩相流的壓力波動
當液氮流速超過 15m/s 時，管道局部會形成氣液兩相流，導致壓力脈動幅度達 ±0.3MPa。這種波動對閥門、法蘭等連接部位構(gòu)成極大考驗 —— 實驗表明，1.6MPa 系統(tǒng)中若出現(xiàn) 0.5MPa 的瞬時沖擊，會使法蘭密封面的泄漏率從 10??Pa?m3/s 增至 10??Pa?m3/s，因此需將最大工作壓力降低 20% 以抵消這種風險。
3. 絕熱失效的連鎖反應
真空絕熱管道的漏熱率若從 0.5W/m 升至 5W/m（真空失效時），液氮汽化率會增加 10 倍，導致管內(nèi)壓力在 1 小時內(nèi)上升 0.8MPa。為應對此類突發(fā)情況，系統(tǒng)設(shè)計時需將最大壓力與安全閥起跳壓力（通常為設(shè)計壓力的 1.1 倍）保持 0.5MPa 以上差值，例如 2.0MPa 管道配套 2.5MPa 安全閥，預留足夠的泄壓緩沖空間。
四、行業(yè)標準與安全驗證體系
各國規(guī)范對液氮管道壓力的限定呈現(xiàn)高度一致性：
- 中國 GB 50030-2013：明確規(guī)定低溫液體管道的設(shè)計壓力應不低于工作壓力的 1.1 倍，且不得小于 0.1MPa（防止負壓）。
- 歐盟 EN 13458：要求每 200m 管道設(shè)置壓力監(jiān)測點，當實時壓力超過最大允許值的 10% 時，自動啟動緊急切斷閥。
- 美國 NFPA 55：對公眾場所的液氮管道實施更嚴格限制，最大壓力不得超過 1.2MPa，且必須配備雙重止回閥。
壓力驗證需通過低溫水壓試驗實現(xiàn)：在 20℃時以 1.5 倍設(shè)計壓力進行強度試驗，保壓 30 分鐘無泄漏；隨后在 - 196℃下以 1.1 倍設(shè)計壓力進行氣密性試驗，氦質(zhì)譜檢漏顯示漏率需≤1×10??Pa?m3/s。某航天基地的驗證數(shù)據(jù)表明，經(jīng)過這樣的測試流程，管道在 2.5MPa 下的運行可靠性可達 99.9%。
五、壓力優(yōu)化與風險防控實踐
1. 動態(tài)壓力調(diào)節(jié)技術(shù)
采用 PID 閉環(huán)控制系統(tǒng)，根據(jù)流量變化實時調(diào)節(jié)低溫泵轉(zhuǎn)速，使管道壓力穩(wěn)定在設(shè)定值 ±0.03MPa 范圍內(nèi)。某 LNG 工廠應用該技術(shù)后，壓力波動導致的管道振動幅度從 0.15mm 降至 0.05mm，顯著延長了閥門密封件壽命。
2. 壓力超限的應急響應
當壓力傳感器檢測到超壓（如超過 2.0MPa）時，系統(tǒng)需在 3 秒內(nèi)完成三級處置：首先開啟旁通閥泄壓，若 10 秒內(nèi)壓力未下降則啟動安全閥，最終觸發(fā)緊急切斷閥關(guān)閉液氮源。這種分級響應機制可將超壓事故的處置時間縮短至傳統(tǒng)方式的 1/5。
3. 長期運行的壓力監(jiān)測
通過植入管道的光纖光柵傳感器，實現(xiàn)分布式壓力監(jiān)測（空間分辨率 1m），當某段管道壓力異常升高 5% 時，可精確定位至具體位置。某化工園區(qū)的實踐表明，這種技術(shù)可提前 12 小時預警潛在的壓力異常，避免惡性事故發(fā)生。
結(jié)語
液氮管道的最大傳輸壓力是材料科學、流體力學與安全工程的交叉產(chǎn)物，工業(yè)常規(guī)系統(tǒng)的合理區(qū)間為 0.6-2.0MPa，特殊場景可放寬至 4.0MPa（短時運行）。這一范圍的劃定既考慮了 - 196℃下材料性能的特殊性，也包含了對流動狀態(tài)、絕熱效率等變量的動態(tài)平衡。未來隨著低溫合金材料（如鎳基超合金）和智能控制技術(shù)的發(fā)展，液氮管道的壓力邊界可能進一步拓展，但核心原則始終不變 —— 在安全冗余與傳輸效率之間尋找精準平衡，這正是低溫流體工程的技術(shù)精髓所在。
